J21 J23 40T cold stamping press machine and 63T used power press machine hinge production line

produktbeskrivelse

Applikasjon:

1, Egnet for blanking, stansing, forming, bøying, strekking og annen kaldstempling.
2, Mye brukt i elektriske apparater, kjøretøy, traktorer, gruvemaskiner, maskinvareverktøy, maskinproduksjon og andre industriområder.

Produktets viktigste tekniske spesifikasjoner

Type Spesifikasjon		Enhet	JB23-15	JB23-25	JB23B-40	JB23-63	JB23-80	JB23-100
Nominell kraft		kN	160	250	400	630	800	1000
Slag under nominell kraft		mm	5	6	6	8.5	8.5	10
Skyveblokkslag		mm	55	80	80	80	120	130
Antall slag		ganger/min	120	60	50	50	50	45
Maks dysesetthøyde		mm	220	220	250	270	340	340
Dysesett høydejustering		mm	45	45	60	80	80	100
Avstand fra glideblokksenter til rammen		mm	160	230	210	260	260	280
Brukbare dimensjoner (F·B×L·R)		mm	300*450	400*520	410*630	480*710	480*800	500*900
Dimensjoner på arbeidsbordhull		mm	Φ100	Φ120	Φ155	Φ220	Φ220	Φ180
Tykkelse på bolster		mm	45	50	70	90	90	95
Dimensjoner på glideblokken (F·B×L·R)		mm	180*200	180*200	190*210	270*310	270*310	360*400
Størrelse på håndtakshullet (diameter × dybde)		mm	Φ40*60	Φ40*60	Φ50*70	Φ50*70	Φ60*80	Φ60*80
Avstand mellom kolonner av kroppen		mm	220	250	360	350	350	420
Motor	Type		Y90L-6	Y100L-4	Y112M-4	Y132S-4	Y132S-4	Y132S-4
	Makt	kw	1.5	3	4	5.5	5.5	7.5
Maks. krengende engel av kroppen		º	25	25	25	25	20	20
Omrissdimensjon (F·B×L·R×H)		mm	1130830 1890	1120860 2200	16001100 2250	17401100 2560	18501265 2650	20501400 2850
Netto vekt		Kg	1090	2100	2960	3800	5015	6120

De viktigste ytelsesegenskapene:

1, stålplatesveisemaskin, god stivhet, mer stabil nøyaktighet.
2, Veivaksel langsgående, kompakt struktur, vakkert utseende.
3, Elektrisk justering av høyden på formen, digital skjermkontrollhøyde.
4, rektangulær blokk med en forlenget guide, bronseforing, høy veiledningsnøyaktighet.
5, Kombinert pneumatisk friksjonsclutchbrems, leddstabil, handlingsfølsomhet.
6, Kollaps type sikkerhetsanordning, for å sikre sikkerheten til hele maskinen.
7, Glideren er høy, det er en balansesylinder av løftetype, for å oppnå balansen til glidestangen.
8, Glideren kan flyttes med en liten bevegelse, nødstoppbevegelse, sikrere drift.
9, Kretsen bruker dobbel ventilkontroll, handlingen er kvikk, i samsvar med sikkerhetsstandarden til pressen.

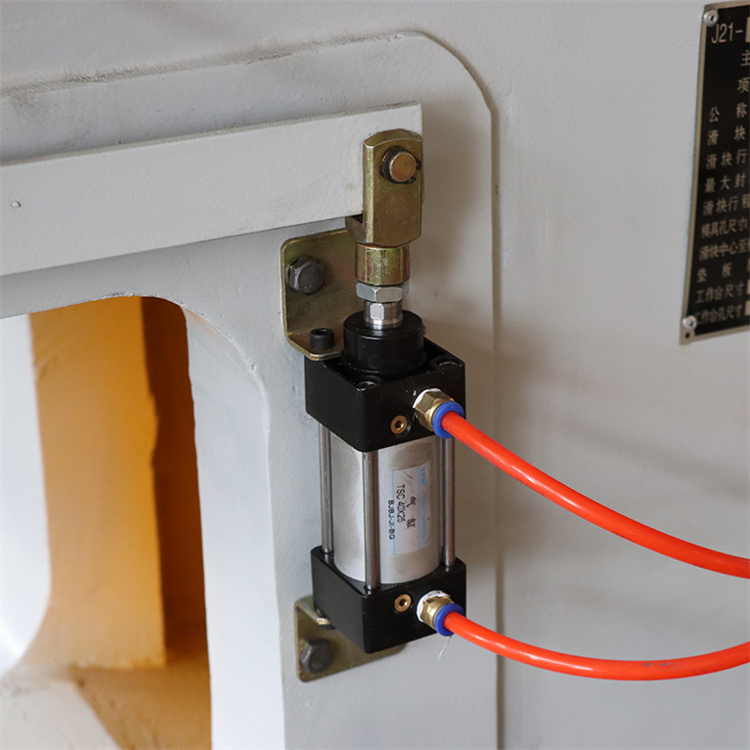

Detaljerte bilder
